Pneumatički NSHEV za nerezidencijalne zgrade: s otvaranjem i zatvaranjem

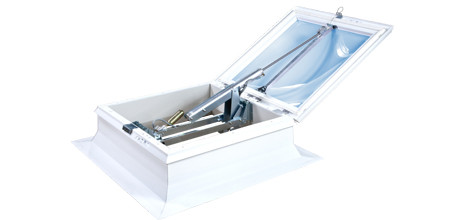

Prirodni fumilux® 4000 VdS-PAZ sustav odimljavanja se temelji na dokazanom fumilux® 4000. Omogućava simultano, automatsko otvaranje i zatvaranje svih kupola za odimljavanje u postrojenju. Ovo značajno pojednostavljuje godišnje održavanje potrebno za sustave odimljavanja.

Proizvod Presjeci Tehnički podaci Posebne verzije Nasadni vijenci Oprema

Proizvod

Kontaktirajte nas

Preuzimanja

PD NSHEV-VdS-PAZ open/close

CE-Zert. fumilux 4000-VdS-PAZ

Anerkennung fumilux-VdS-PAZ

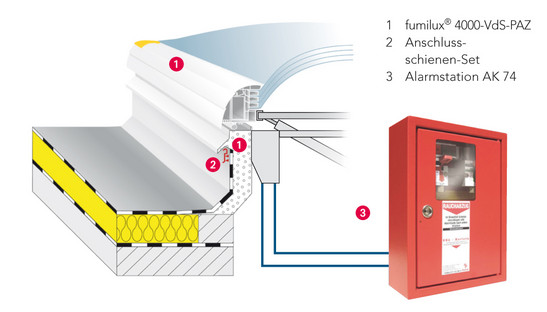

Fumilux® 4000-VdS-PAZ sustav za odimljavanje je potpuno rješenje koje se sastoji od kupoole, mehanizma za odimljavanje (funkcionalnost otvaranja i zatvaranja) i rubnjaka. Certificiran je prema EN 12101-2 i odobren prema VdS uputama 2159 u skladu s njemačkim propisima. Ova odobrenja pružaju arhitektima i planerima pravnu sigurnost pri planiranju i prihvaćaju ovakvih sustava. Ne postoje dodatni troškovi za ateste.

Uz funkcju otvaranja, ovaj sustav nudi i opciju automatskog zatvaranja. Mogućnost brzog zatvaranja odimljavanja kupola posebno štiti građevince i operatore zgrade. U slučaju neplaniranog otvaranja (npr. zbog pogrešne aktivacije) sustavi se mogu opet zatvoriti u kratko vrijeme bez potrebe ulaska na krov. Tako se štite zgrada i imovina od izloženosti vremenu (kiša, snijeg, oluje).

Fumilux® sustavi za odimljavanje dostupni su u verzijama 2, 3 i 4 sloja i termoplan®. Ovo osigurava da se izolacija topline i buke zgrade može optimalno prilagoditi njegovoj uporabi.

2-slojna
U_g-Vrijednost 2,7
U_r-Vrijednost 2,5

4-slojna
U_g-Vrijednost 1,5
U_r-Vrijednost 1,4

thermoplan^®
U_g-Vrijednost 0,83
U_r-Vrijednost 1,1

U-vrijednosti (W / m 2 K): U g u skladu s EN 673: 2011 / U r prema EN 1873: 2014

3-slojna
U_g-Vrijednost 1,8
U_r-Vrijednost 1,8

thermoplan^®
U_g-Vrijednost 1,0
U_r-Vrijednost 1,3

Presjeci

Kontaktirajte nas

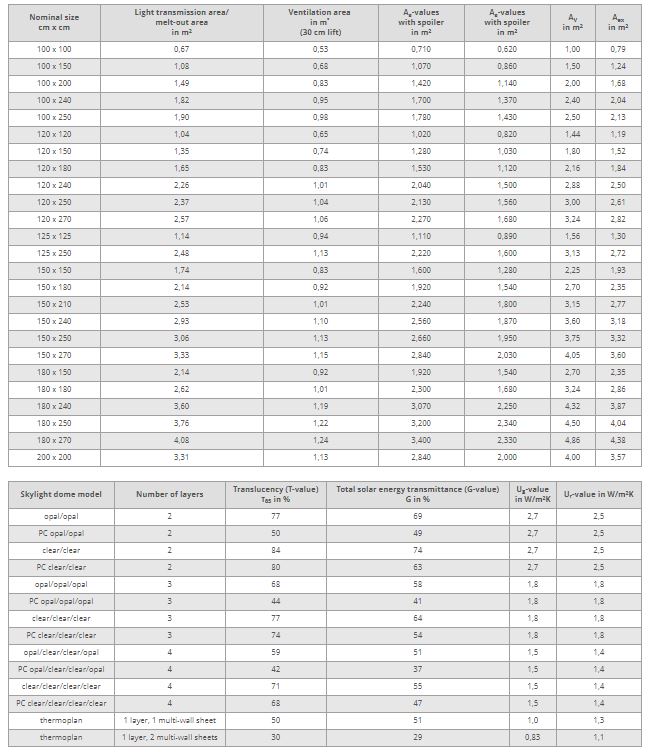

Tehnički podaci

Kontaktirajte nas

Posebne verzije

Kontaktirajte nas

Fleksibilna modularna konstrukcija fumilux® 4000 kupola omogućuje nam da nudimo mnoge posebne modele i pokriva gotovo svaku kombinaciju različitih slojeva materijala u opalnoj ili bistroj inačici i 2-, 3- ili 4-slojnih dizajna.

BG kupola / B1 kupole

Odobreno za klasu B1 za zaštitu od požara
Visoki stupanj sigurnosti u slučaju požara
Zaštita od pada prema smjernicama njemačke udruge građevinarstva

esserdur®

Otporan na tuču
Vanjski sloj od iznimno otporne plastike
2-, 3- ili 4-slojne i termoplan® verzije

Tamna kupola

Neprozirno glaziranje
Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Kupola za toplinsku izolaciju

Odlična termalna izolacija (Ug-vrijednost 0,61, Ur-vrijednost 0,9 W/m2K)
S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

Učinkovito smanjuje IR zračenje
Posebno obloženi vanjski sloj odražava infracrveno svjetlo
Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Selectalux

Solarna zaštita
Plastično staklo s višim profilom i donjim slojem lakiranim na jednoj strani
Primanje svijetla samo sa sjevera

Kupola za opterećenje snijega

Izrazito jak vanjski sloj
Pogodno za statička opterećenja snijegom do 3500 N / m²
2-, 3- ili 4-slojne i termoplan® verzije

Nasadni vijenci

Kontaktirajte nas

Željezni/grubi PVC vijenac, visok 30 cm

Željezna unutrašnjost, grubi PVC izvana
Toplinska izolacija (Uc-vrijednost 0,9 / Uup–vrijednost 1,6 W/m²K)
Integrirana kišna pregača
Prirubnica vijka s kalupom za kapanje

Željezni/GRP vijenac, visok 30, 40 ili 50 cm

Željezna unutrašnjost, vanjština s dodatnom tvorničkom toplinskom izolacijom
Toplinska izolacija, U-vrijednost W/m²K:
30 ili 40 cm visine: U_c 1,0 / U_up 1,7
50 cm visine: U_c 1,0 / U_up 1,4
Prirubnica vijka s kalupom za kapanje
Može se bojati
Dostupno u različitim vanjskim bojama na zahtjev

Željezni vijenac, visok 30, 40 ili 50 cm

Željezna unutrašnjost, vanjski GRP s izolacijskom prirubnicom
Toplinska izolacija, U-vrijednost u W/m²K:
30 cm visine: U_c 1,1 / U_up 1,7
40 cm visine: U_c1,1 / U_up 1,5
50 cm visine: U_c 1,1 / U_up 1,3
Prirubnica vijka s kalupom za kapanje

GRP vijenac, visok 15, 30, 40 ili 50 cm

Toplinska izolacija, U-vrijednost u W / m²K:
30 cm visine, Uc 1,1 / Uup 1,7
40 cm visine, Uc 1,1 / Uup 1,5
50 cm visine, Uc 1,1 / Uup 1,3

Prirubnica vijka s kalupom za kapanje
Može se bojati
Dostupno u različitim vanjskim bojama na zahtjev

Valoviti vijenac, 5 sekcija, 30 cm visine

Toplinska izolacija, U-vrijednost u W / m²K:
Materijal GRP: Uc 0,8 / Uup 1,0
Materijal Aluminij: Uc 0,9 / Uup 3,4
Prirubnica vijka s kalupom za kapanje
Dostupno u različitim bojama

Trapezoidni limeni vijenac, visine 30 cm

Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
Izrađen od aluminija
Prirubnica vijka s kalupom za kapanje
Profilirano prema specifikacijama proizvođača trapezoidnih limova

Oprema

Kontaktirajte nas

Zaštita od pada esserprotect ®

Zaštita od pada kroz otvorene i zatvorene krovne prozore
Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
testiran i certificiran prema BG Bau (smjernica GS18)
pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
za naknadnu ugradnju u prsten ili prsten za renoviranje
može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita- zaštitu od pada esserprotect®

Protuprovalna zaštita / zaštita od pada esserprotect ®

Zaštita od provale i sudara kroz krovne prozore
Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
pogodan za sve ESSERTEC kao i vanjske prstenove
Može se koristiti s krovnim prozorima i dimnim otvorima

Priključne trake

za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
