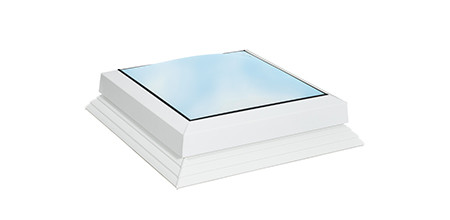

Krovna konstrukcija nepromijenjena – kvadratna

Sanacijski essertop® kit koristi se za obnavljanje krova gdje se ne primjenjuje dodatna toplinska izolacija. Njegov veliki raspon primjene omogućuje da ga se ugradi na gotovo sve postojeće nadogradnje na licu mjesta (essertop® i modeli treće strane). Postava se može kombinirati s električnim ili pneumatskim okidačem za korištenje na vrhu stubišta.

Proizvod Presjeci Tehnički podaci Posebne verzije Oprema

Proizvod

Kontaktirajte nas

Preuzimanja

VdS Zertifikat fumilux 24-J10

Assembly instructions Repair kit

Sanacija gotovo svih vrsta defektivnih kupola

Poseban sustav spriječava gubitak topline između sanacijskog okvira i starog vijenca. Sanacijski okvir također pruža efikasni pokrov za gornju točku hvatišta krovne membrane. Instalacije essertop® kupole je jako jednostava i sigurna zahvaljući tvornički postavljenim šarkama. Materijal za spajanje (renovacijski kit) se priprema po mjeri, za svaku inastalaciju

Oba osnovna seta se sastoje od dvije LBO uređaja za aktiviranje, jednog koji je lociran pokraj ulaza i jednog na vrhu stepeništa. Lako se koriste u slučaju alarma. Ukoliko lokalna inspekcija nalaže, dodatni uređaji za aktiviranje mogu biti dodani i spojeni. Dodatno, sustav se može koristiti za dnevne potrebe jer pruža prirodno osvijetljenje i ventilaciju.

fumilux® 24-J10 osnovni set

Electrična aktivacija (24V)
Kontrolna ploča s integriranim sustavo pomoće energije (72 sati)
Dva SHE prekidača/gumba koji se koriste kao HITNI GUMBI ZA OTVARANJE/ZATVARANJE narančaste boje
Motor za odimljavanje s 500 mm povišenjem
Prekidač/gumb za ventilaciju

Osnovni set 50

Pneumatska aktivacija
Alarmna stanica s integriranim napajanjem kroz CO2 bocu
G3 pneumatski cilindar s povišenjem od 500, 750 ili 1000 mm

Presjeci

Kontaktirajte nas

essertop® sanacijski kit s osnovnim fumilux® 24-J 10 setom (alternativa je Osnovni set 50)

Tehnički podaci

Kontaktirajte nas

Posebne verzije

Kontaktirajte nas

Piramida

Plastično staklo u obliku piramide
Tehnički identično sa kupolom za oblaganje bez zračnice
Kvadratne nominalne veličine u rasponu od 60 x 60 do 200 x 200 cm
2-, 3- ili 4-slojni modeli

BG- kupola/ B1 kupola

Odobreno za klasu B1 za zaštitu od požara
Visoki stupanj sigurnosti u slučaju požara
Zaštita od pada prema smjernici njemačke udruge građevinarstva

Kupola otporna na tuču

Vanjski sloj od iznimno otporne plastike
2-, 3- ili 4-slojne i termoplastične verzije

Tamna kupola

Neprozirno glaziranje
Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Toplinska izolacijska kupola

Izvrsna toplinska izolacija (Ug-vrijednost 0,45, Ur-vrijednost 0,56 W / m²K)
S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

Učinkovito smanjuje IR zračenje
Posebno obloženi vanjski sloj odražava infracrveno svjetlo
Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Kupola za opterećenje snijega

Izrazito jak vanjski sloj
Pogodno za statička opterećenja snijegom do 3500 N / m²
2-, 3- ili 4-slojne i termoplastične verzije

Oprema

Kontaktirajte nas

JM-DC-1000 pogonsko vratilo
24V DC motor, 1,1 A, s ovjesom od krovne kupole, snage dizanja 1000 N,
s liftom od 500 ili 750 mm.

Lančani pogon
24V DC motor, s ovjesom krovne kupole.
KS 300: 1,0 A, snaga dizanja 250 N, 300 mm lift.
KS 500: 1,2 A, snaga dizanja 600 N, 500 mm lift.

Vozilo pogonskog zupčanika
24V DC sinkronizirani set motora, 1,1 A, s ovjesom od krovne kupole, snaga dizanja 1000 N, s liftom od 500 ili 750 mm.

KS Twin 400 pogonsko vratilo
24V DC motor, 2.4A, s ovjesom krovne kupole, snage dizanja 1200 N,
s liftom od 400 mm.

SHE upravljačka ploča
Model za nadogradnju površine s rezervnim izvorom napajanja.
(H × V × D = 345 × 255 × 105 mm)
2A-1-1: 2.2 Izlazna struja, za maksimalno dva motora JM-DC-1000
5A-1-1: 5 Operacija, za maksimalno četiri motora JM-DC-1000.

SHE prekidač prekidača tipa HSE 6
SLUČAJ ZA ODREĐIVANJE / UKLJUČENJE (površinski montiran). Standardna boja: narančasta Na zahtjev možete dobiti i sive, plave, žute ili crvene boje
(H × V × D = 125 × 125 × 38 mm)

Detektor dima
Dimni raspršivač detektora dima s bazom za pouzdano otkrivanje dima.
(Ø = 100 mm, D = 60 mm)

Prekidač prekidača ventilatora
Može se postaviti na površinu ili ugraditi u ravninu.
(H × V × D = 81 × 81 × 60 mm)

Prekidač tipki
Alternativna metoda rada, s cilindričnom bravom, ugrađena u ravninu.
(H × W = 81 x 81 mm)

J 10 Sustav zaštite od vjetra i kiše
Registrira brzinu vjetra i oborine i automatski zatvara krovni krov. Sastoji se od vjetra i kišnog senzora i kartice za utičnicu za upravljačku ploču stubišta.

Zaštita od pada esserprotect ®

Zaštita od pada kroz otvorene i zatvorene krovne prozore
Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
testiran i certificiran prema BG Bau (smjernica GS18)
pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
za naknadnu ugradnju u prsten ili prsten za renoviranje
Može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita- zaštitu od pada esserprotect®

Protuprovalna zaštita / zaštita od pada esserprotect ®

Zaštita od provale i sudara kroz krovne prozore
Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
pogodan za sve ESSERTEC kao i vanjske prstenove
Može se koristiti s krovnim prozorima i dimnim otvorima

Priključne trake

za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
